收發球系統

管道系統操作被認為是非常危險甚至是致命的。相關規定建議安裝機械聯鎖系統，以避免人體傷害或者更多惡性事故。如下為管道安全和健康的規定：

1996 No. 825: (UK) Pipeline safety, section 6.

API RP 14E: Design & Installation pipeline systems, Para. 5.8.b (2)

API RP 520 : Pressure relief systems refineries (part II: section 4)

NFPA12: National Fire Protection Ass. (1993 edition)

BS 5306: British Standard (part 4, 1986)

BS 801: Code & Practice for pipelines (part 2 1992 sect. 2.8.)

BS 8010: Code & Practice for pipelines (part 3 1993 sect. 6.6.)

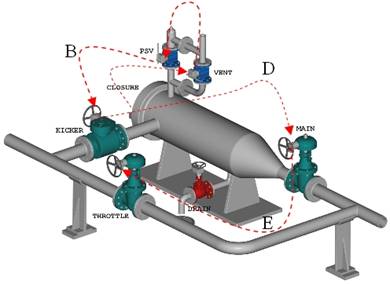

預設的操作順序

1. 排放:

用鑰匙A關閉PSV的隔離，釋放鑰匙B。用鑰匙B開啟排放閥。

2. 通風然后開門：

用鑰匙B關閉排放閥。 把鑰匙B插入通風閥并打開。釋放鑰匙C，用鑰匙C打開門，放入球。

3. 發球:

關門，釋放鑰匙C。把鑰匙C插入通風閥并關閉，釋放鑰匙B。用鑰匙B打開PSV的隔離閥，釋放鑰匙A。把鑰匙A插入打開kicker valve，并慢慢打開它。一旦打開，釋放鑰匙D，并打開主閥。釋放鑰匙E并慢慢關閉節流閥。一旦pig信號顯示pig已經通過，反順序操作以上各閥門。
